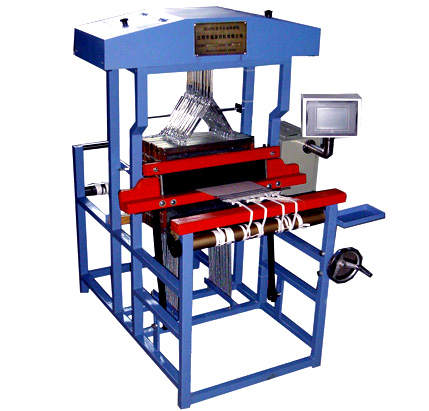

一臺SGA598型織樣機

江陰通源紡機有限公司展出了一臺SGA598型織樣機，筘幅20英寸，轉速40r／min。計算機控制，右側氣動控制剛性劍桿引緯，氣動式打緯，氣動開口綜框達到20片，電子送經、電子卷取，8色電子氣動控制選色。

一、機器的技術參數及性能指標
（1）、幅寬：筘幅20英寸；
（2）、選色：手動；
（3）、棕數：16頁；
（4）、卷取：手動；
（5）、打緯：手動；
（6）、提棕：電腦PLC控制、氣動開口；
（7）、氣源控制：氣源壓力0.45~0.8Mpa，最大耗氣量200L/min；
（8）、電源：額定電源220伏，頻率50HZ；
（9）、外行尺寸（mm）：1300*980*1510。

二、結構特點
（1）、本機采用無縫矩形鋼管整體焊接而成，結構合理，剛性好；機器外表采用烤漆處理，亮度好，外型美觀；
（2）、采用氣動提棕開口裝置，避免了傳統紋釘機械結構易磨損等缺點；動作平穩，噪音小，可靠性高；
（3）、電器系統采用PLC控制觸摸屏，同時存貯6個紋板，并且每個紋板可達1000行，并且預留電腦插口，可以實行PC和PLC通信。

三、產品主要部件清單?

序號 部件名稱 生產企業或品牌
1 氣缸???????? 臺灣亞德客
2 電磁閥???????? 臺灣亞德客
3 PLC???????? 德國西門子
4 觸摸屏???????? 臺灣easy view
5 接近開關 德國圖爾克

四、附機配件及工具清單
（1）、尼龍棕絲????????????????????? 2000根/臺
（2）、穿棕壓板????????????????????? 2塊
（3）、穿棕鉤（單頭、四頭）??? 各1把
（4）、插筘刀?????????????????????

??? 1把
（5）、鐵木梳???????????????????????? 1把
（6）、鋼筘（40齒/英寸、80齒/英寸）??? 各1只
（7）、說明書????????????????????????? 1份
