一臺MK2型拉伸變形機

　　本屆展覽會上國內外廠商展示了眾多的化纖長絲后加工設備。從實物展品數量上看，國內廠商居多，國外著名化纖設備制造商幾乎沒有展出樣機，一般只有圖片或樣本資料，這也許是外商從經濟利益出發，考慮其設備特點和區域需求相結合的緣故。再從實物展品的分類來看，化纖長絲后加工的主要關鍵設備拉伸變形機展出少，僅有三家廠商，拉伸加捻機因處于逐步被取代而無實物展出，但后加工的一般設備(絡、倍、倒、并、捻)展出數量較多，這可能與這些設備的通用性強，能加工化纖、棉紗、毛紗等多種原料有關。

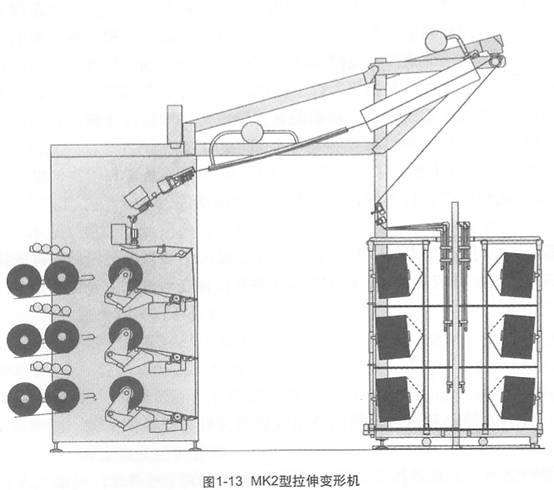

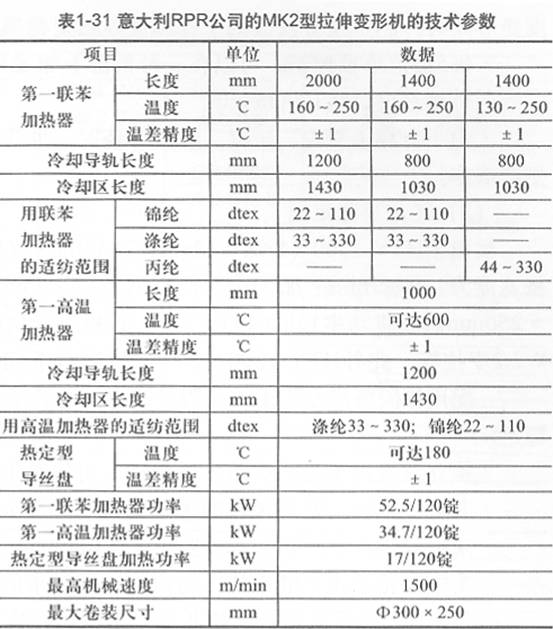

意大利RPR公司展示了一臺MK2型拉伸變形機，見圖1—13，技術參數見表1-31。


MK2型是拉伸變形機的一種新機型，在中國足第一次展出，與傳統的拉伸變形機相比，最顯著的差異有以—下幾方面：

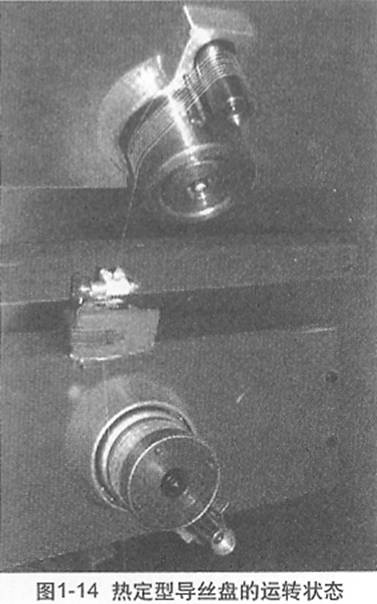

·喂入系統采用導絲盤式結構。在第一導絲盤和第二導絲盤(兩者均不加熱)間完成拉伸作用，這樣可十分穩定地控制絲條的張力；?取消了熱定型箱，改用加熱的定型導絲盤技術(熱定型導絲盤的運轉狀態見圖1-14)，熱定型作用的完成不僅可以通過調節加熱導絲盤的溫度，而且還可通過改變加熱導絲盤上的繞絲圈數加以調節(相當于調節熱定型箱的加熱長度)，與使用熱定型箱相比，在制取相同篷松度變形絲時，熱定型導絲盤的工作溫度顯然要低得多，也就是降低了能耗；
?每5錠位單獨控制，可以在一臺機器上加工幾個產品，特別適合多品種小批量的生產；
?機械速度高達1500m／min；
?由于舍棄了羅拉、壓輥、膠圈等裝置，也就不存在這些零部件的損耗以及日常的維修問題，降低了生產成本。
(2)江蘇海源集團
展出了HTY—1200(S+Z)型和HFD—1100／V(S+Z)型二臺拉伸變形機。前者專用于錦絲，最高機械速度為1100m／min，加工線密度范圍為12—330dtex，單絲線密度范圍為0．2—5．5dtex，最大卷裝φ2

50x250mm總裝機功率158(171)kW。該機可選用的裝置有在線張力控制系統、網絡絲裝置、WO羅拉、W2．2羅拉等。此外HTY—1200(S+Z)機尚有下列優點：
?配用德國騰高專用于錦綸假捻錠組，可裝φ45×6×φ12盤片，最高轉速20000r／min，確保品質長期穩定；
?獨立對接式車頭，單面分側傳動，可同時加工兩種不同規格的產品；
?大羅拉結構，通用式膠圈架，高強度鋁合金橫梁，膠輥和膠圈能互換使用；
?采用雙級冷軌，Q300mm強制冷軌和800mm超長冷軌，在高速運轉下能確保絲條的充分冷卻；
?集中齒輪子式上油系統，可根據不同要求的上油率進行變頻調速；
?采用FK6加重式墻板支架及卷繞結構，在機器高速運轉時可減緩機器重量不足引起的共振。
另一臺展品HFD-1100／V(S+Z)型的拉伸變形機的基本結構同HTY—12．00(S+Z)型。但增加了長度為1460mm的定型箱，溫度范圍120～250℃摩擦盤用φ52×9mm／φ496×6mm。總裝機功率也增加到206．27(218．27)kW。
