42BYGHW齒輪箱電機系列
發布時間：2012-04-11
產品名稱：齒輪箱電機系列
產品型號：42BYGHW齒輪箱電機系列
使用材料：-
產品規格：-
所屬分類：齒輪箱電機系列
文檔下載：點擊下載PDF文件42BYGHW
產品簡介：
HYBRIDSTEPPINGGEARMOTOR(齒輪箱電機系列)
GeneralSpecifications(詳細說明)：
StepAccuracy…………………………………………………±5%
TemperatureRise…………………………………………80℃Max
AmbientTemperatureRange…………………………-20℃~+50℃
InsulationResistance………………………100MΩMin.500VCDC
DielectricStrength………………………………500VAC1minute
ElectricalSpecifications(技術數據):
| 電機型號 Model |
步矩角 Step angle (º) |
機身長 Motor Length L(mm) |
相電壓 Rated voltage (V) |
相電流 Rated Current (A) |
相電阻 Phase Resistance (Ω) |
相電感 Phase Inductance (mH) |
靜力矩 Holding Torque (g.cm) |
引線數 Lead Wire (NO.) |
轉動慣量 Rotor Inertia (kg.cm²) |
減速比 Gear Radio |
重量 Motor weight (kg) |
| 42BYGHW208-27AG30 | 1.8 | 34 | 12 | 0.4 | 30 | 37 | 0.26 | 4 | 34 | 1:30 | 0.25 |
| 42BYGHW607-07AG30 | 1.8 | 40 | 3.6 | 1.2 | 3 | 3.2 | 0.26 | 4 | 54 | 1:30 | 0.3 |
|
42BYGHW810-12AG10 |
1.8 | 48 | 12 | 0.4 | 30 | 50 | 0.45 | 6 | 68 | 1:10 | 0.4 |
*以上僅為代表產品，派生產品可根據客戶要求制作

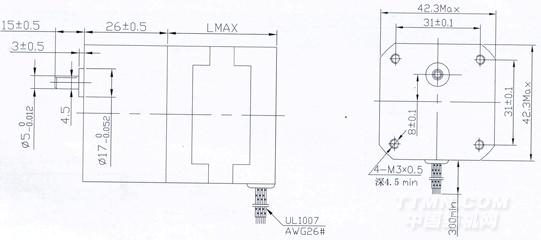

Mechanical Dimensions(外型圖)
.jpg)

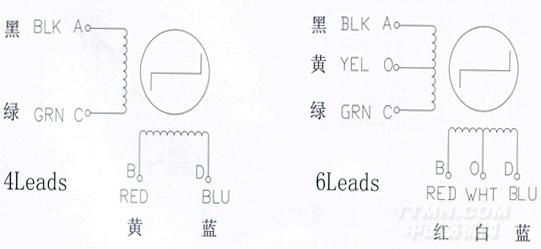

Wiring diagram(接線圖):
.jpg)
