直線混合式步進電機系列42BYGHL

發布時間：2012-04-11

產品名稱：直線混合式步進電機
產品型號：42BYGHL
使用材料：-
產品規格：-
所屬分類：直線混合式步進電機系列
文檔下載：點擊下載PDF文件42BYGHL
產品簡介：
HYBRIDLINEARACTUATORS(直線混合式步進電機)
GeneralSpecifications(詳細說明)：
StepAccuracy…………………………………………………±5%
TemperatureRise…………………………………………80℃Max
AmbientTemperatureRange…………………………-20℃~+50℃
InsulationResistance………………………100MΩMin.500VCDC
DielectricStrength………………………………500VAC1S
ElectricalSpecifications(技術數據):

電機型號
Model		 步矩角
Step angle
(º)		 機身長
Motor Length
L(mm)		 相電壓
Rated voltage
(V)		 相電流
Rated Current
(A)		 相電阻
Phase Resistance
(Ω)		 相電感
Phase Inductance
(mH)		 靜轉矩
Holding Torque
(Kg.cm)		 引線數
Lead Wire
(NO.)		 定位力矩
Detent Torque
(Kg.cm)		 轉動慣量
Rotor Inertia
(kg.cm²)		 重量
Motor weight
(kg)
42BYGHL240 0.01 34 5.4 0.8 6.7 9.5 2.5 4 0.2 0.034 0.20
42BYGHL602 0.02 40 12 0.4 26 23 3 6 0.22 0.054 0.26
42BYGHL801 0.04 48 12 0.4 30 22 3.8 6 0.28 0.068 0.36

*以上僅為代表產品，派生產品可根據客戶要求制作

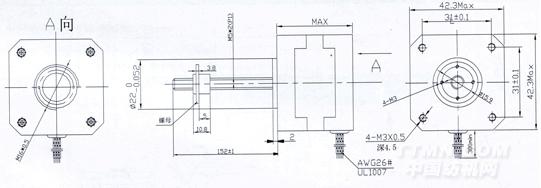

Mechanical Dimensions(外型圖)

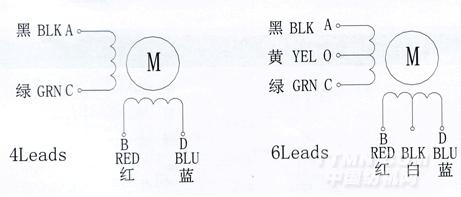

Wiring diagram(接線圖):
