57系列兩相步進電機

發布時間：2012-01-17



57系列兩相步進電機

通用規格

步距精度
+5%(整步、空載)
溫升
80°CMax
環境溫度
-10°C -- +50°C
絕緣電阻
100MΩmin.500VDC
耐壓
500VAC for one minute
徑向跳動
0.06 Max.(450g-load)
軸向跳動
0.08 max.(450g-load)

技術規格


Model No.
相數
步距角
保持轉矩
額定電流
相電感
相電阻
引線數量
轉子慣量
定位轉矩
電機重量
機身長
(°)
N.M
A
mH
Ohm
g.cm2
Kg.cm
Kg
mm
57HS04
2
1.8
0.4
2.0
1.4
1.4
6
135
0.22
0.4
41
57HS06
2
1.8
0.6
2.0
1.8
1.4
8
146
0.42
0.6
55
57HS09
2
1.8
0.9
2.8
1.2
0.8
8
260
0.4
0.6
54
57HSM09
2
0.9
0.8
2.0
2.5
1.8
8
260
0.38
0.6
54
57HS13
2
1.8
1.3
2.8
2.1
1.0
8
460
0.7
1.0
76
57HS22
2
1.8
2.2
4.0
1.8
0.8
8
460
0.7
1.1
81

 *以上僅為代表性產品,57HS22電機的軸經為8mm

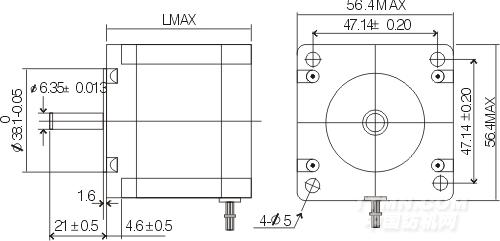

外形尺寸

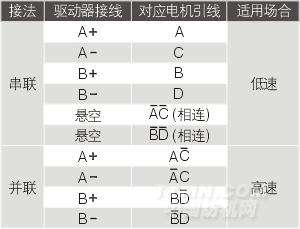

引線接法

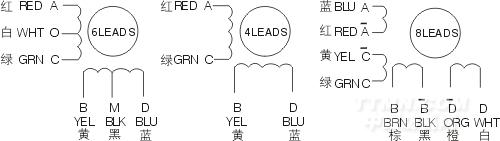

接線圖



適配驅動器

電機型號
適配驅動器
57HS04
DM422C/DM432C/DM556/DM856/M752/M542/M860/M880A/
MA550/MA860/H850/ND556/ND882/M415B/M325
57HS06
57HS09
57HSM09
57HS13
DM556/DM856/M752/M542/M860/M880A/MA550/MA860/H850/ND556/ND882
57HS22
