發布時間：2012-01-17

主要特點

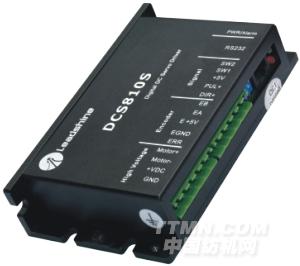

單端式直流伺服驅動器DCS810S

特性

■工作電壓范圍：＋18～80VDC；

■最大連續工作工作電流10A；

■可驅動24V/36V/48V/60V，20W～400W單端式直流伺服電機；

■可接收單端控制信號；

■編碼器為單端接線方式；

■提供非隔離故障輸出信號；

概述

DCS810S的控制指令和編碼器接口采用單端接入方式，其是雷賽科技推出的一款高性能比全數字直流伺服驅動器。

DCS810S不僅具有全數字直流伺服的特點，其接口與雷賽DB810直流伺服驅動器完全兼容，

并提供一路非隔離故障輸出信號，驅動器可以內置四組控制參數，用戶可通過一個2位撥碼開關選擇最合適的控制參數。

DCS810S特別適用于低成本、高穩定性、高可靠性場合。

配套電機：

DCM50xxx－xxx和DCM57xxx－xxx的單端電機

應用領域

廣泛應用于噴繪、中小型雕刻、電子加工、數控機床、包裝設備、紡織印刷等行業。

在用戶期望振動極小、超低噪音、高精度、高速度和高抗干擾的設備中使用，效果尤佳。

端口說明

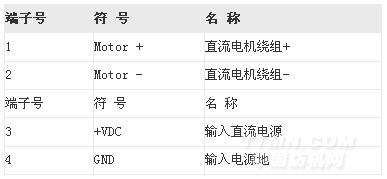

電機和電源輸入端口

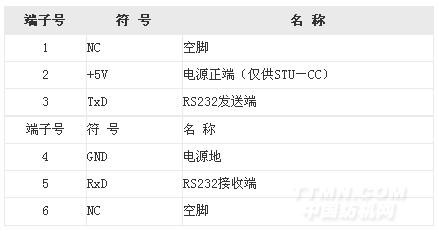

RS232通信端口

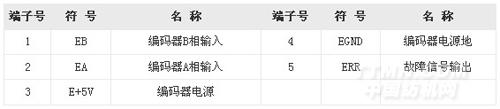

編碼器信號輸入端口

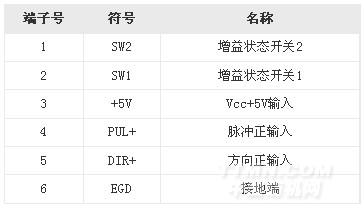

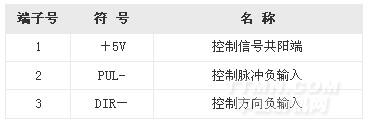

控制信號端口

內置參數設定

注：驅動器內置有3組典型應用控制參數，用戶不可以設置，當SW1和SW2都為OFF時，客戶可通過ProTuner調試軟件和STU－AC調試器修改默認控制參數值。

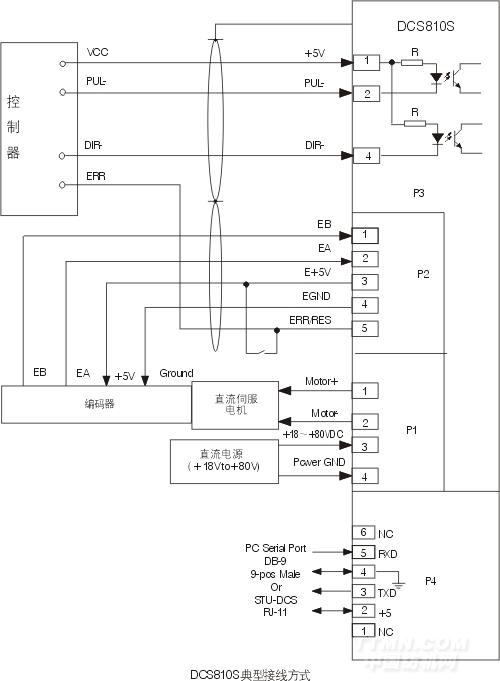

典型接線方式

DCS810S典型接線方式

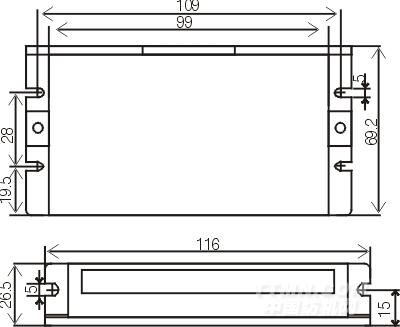

安裝尺寸
